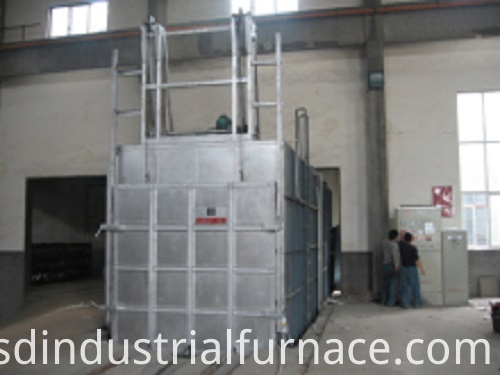

El horno de envejecimiento de perfil de aluminio incluye un cuerpo de horno de efecto temporal y un dispositivo de calentamiento directo de gas. El dispositivo de calentamiento directo de gas incluye un grupo de válvulas de control de combustión, un soplador de aire de combustión y una tubería, y un quemador de gas. Las características son las siguientes: la cámara de combustión conectada y el radiador están en comunicación con el hogar del horno de envejecimiento. El modelo de utilidad tiene una estructura simple. Después de que el gas se quema por completo en la cámara de combustión y el tubo de disipación de calor en el horno, los productos de combustión a alta temperatura se convergen en el flujo de gas circulante en el horno a baja temperatura (aproximadamente 200 ° C) para mezclar rápidamente de manera uniforme para Garantizar la seguridad y la fiabilidad y lograr una producción segura. el objetivo de.
1. Método de calentamiento: fuel oil, gas, carbón
2. Temperatura de trabajo: aproximadamente 200 grados (la diferencia entre más y menos 5 grados)
3． Ciclo térmico bidireccional de dos velocidades, la diferencia de temperatura es menor o igual a 5 grados
4． Diseño de puerta simple o doble.
5. Características: adecuado para perfiles extra largos
El horno de envejecimiento consta de cuatro partes: cuerpo del horno, carro de materiales, sistema de aire caliente, control eléctrico
El cuerpo del horno está rodeado de acero para formar un gran espacio, y el horno está cerrado por la puerta frontal y la pared posterior, formando un espacio para el intercambio de calor entre el aire caliente y los perfiles de aluminio. El exterior está hecho de una placa de acero A3, que está soldada sucesivamente y reforzada con acero de sección, que tiene suficiente resistencia y buena estanqueidad. Luego use la pintura de color única de nuestra fábrica, hermosa y práctica. El panel interior está hecho de una placa de acero A3, para adaptarse al cambio térmico de la placa de acero desde la temperatura ambiente hasta 250 ° C.
La puerta del horno adopta el diseño del riel de guía, y la puerta del horno está cerrada por el propio peso de la puerta del horno para garantizar que el aire caliente no se escape durante el calentamiento. La apertura y cierre de la puerta del horno se acciona mediante un reductor cicloide, complementado con un contrapeso, y el bloqueo automático del motor de freno electromagnético se utiliza para evitar que la puerta del horno se caiga y garantizar un funcionamiento seguro.
El carro de material está soldado por sección de acero. El horno es calentado por el carro de material que ingresa al horno. La cadena de remolque para el carro de material es impulsada por el reductor de engranaje de pin cicloide y la rueda dentada. El auto material viaja a lo largo de la pista, que es estable y confiable. El riel y el marco de material dentro del carrito de material son fabricados e instalados por el comprador.
El horno utiliza un quemador de gas para calentar, y el aire calentado se envía a la salida de aire del carro de alimentación mediante un ventilador de circulación de doble succión, y se rocía al producto para calentarlo a través de la salida de aire. El gas de combustión se descarga a través de la chimenea para mantener la combustión normal. La temperatura en el horno se mide mediante los termopares distribuidos razonablemente antes y después del lado del horno, y se controla el tamaño de la potencia de fuego.
De acuerdo con los requisitos de los clientes, diseñamos varios hornos de envejecimiento que cumplen con el proceso de tratamiento térmico de acuerdo con la longitud y las especificaciones de los perfiles de aluminio extruido.
