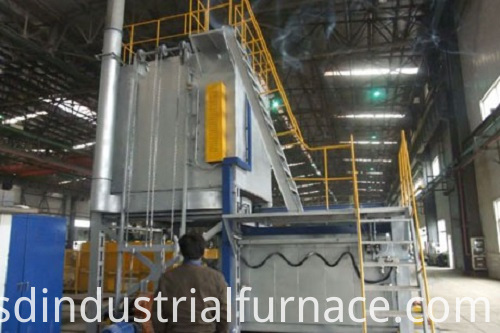

El horno de temple de aleación de aluminio está compuesto por una cubierta de horno de calentamiento y un chasis móvil. Una cubierta de horno cuadrada (o redonda) está equipada con una grúa, y la canasta se puede izar al horno a través de una cadena y un gancho. La cubierta del horno está soportada por una sección de acero, y la parte inferior tiene una puerta de horno operada neumáticamente (o eléctrica). El marco inferior ubicado debajo de la campana del horno se puede mover y colocar a lo largo de la pista, y el marco inferior lleva un tanque de agua de enfriamiento y una canasta.
Características del horno de temple de aleación de aluminio:
(1) Uniformidad de temperatura: para lograr la uniformidad de temperatura requerida por el usuario, se basa en el diseño asociado del ventilador de circulación, la placa de la campana de aire, la estructura del horno, la distribución de potencia de calentamiento eléctrico, la disposición del elemento de calentamiento eléctrico, el método de control y el proceso, y estructura de la puerta del horno. Garantizar.
(2) Sistema mecánico avanzado: la naturaleza avanzada del sistema está garantizada por el diseño, la selección y calidad de los componentes y la calidad de fabricación. El sistema mecánico funciona sin problemas y de manera confiable, y el equipo está en un estado de trabajo de bajo ruido y baja vibración.
(3) Sistema de control perfecto: reflejado en 100 ~ 650 ℃, que puede realizar un control preciso de la temperatura, un sistema estable y confiable, fácil operación, evitando el mal funcionamiento humano y funciones completas.
(4) El tiempo de transferencia de enfriamiento es rápido y ajustable: la puerta del horno de apertura inferior del horno, el mecanismo de elevación de doble velocidad y el sistema mecánico avanzado hacen que la transferencia de enfriamiento sea rápida y confiable, y el tiempo se puede ajustar de acuerdo con los requisitos del proceso del usuario.
Breve introducción de la estructura del horno de temple de aleación de aluminio:
El horno de enfriamiento de aleación de aluminio se compone de cuerpo del horno, soporte de acero del cuerpo del horno, techo desmontable del horno, revestimiento del horno, elementos de calefacción eléctrica, ventilador de circulación, deflector de aire, puerta del horno de tipo abierto con fondo de horno, mecanismo de elevación de dos velocidades, estante de material, tanque de enfriamiento , Soporte de material, sistema de control y armario de distribución / armario de control, sistema hidráulico, etc.
El marco de la carcasa del horno está soldado con acero perfilado, la pared interna está hecha de una placa de acero resistente al calor 1Cr18Ni9Ti, el revestimiento interno está hecho de una estructura de fibra de alta calidad y la superficie interna de la carcasa del horno está pegada con una capa de tablero de asbesto de goma para proporcionar aislamiento térmico y proteger la superficie de la carcasa del horno contra la corrosión.
El elemento calefactor está hecho de alambre de aleación 0Cr25AL5 enrollado en forma de tira. Está enfundado en un tubo de porcelana aislante y fijado a la carcasa del horno por acero inoxidable redondo. Esta banda de resistencia de estructura está suspendida alrededor de la cámara del horno, lo que conduce a la disipación de calor y la circulación.
El dispositivo de circulación de aire caliente consta de un dispositivo de ventilador y un deflector de viento. El dispositivo del ventilador se coloca en la parte superior del cuerpo del horno. El ventilador está hecho de acero resistente al calor 1Cr18Ni9Ti en una cuchilla de aire centrífuga.
El deflector de aire está hecho de acero resistente al calor 1Cr18Ni9Ti. Se fija en la pared interna del horno a través de varias barras de estante. La banda de resistencia está envuelta en el interior. El calor emitido por la banda de resistencia circula térmicamente a través del sistema de circulación de aire caliente para que la temperatura en el horno sea uniforme. El dispositivo de ventilación se fabrica de acuerdo con el volumen del horno para garantizar que el número de ciclos de aire caliente sea superior a 40 veces / minuto.
