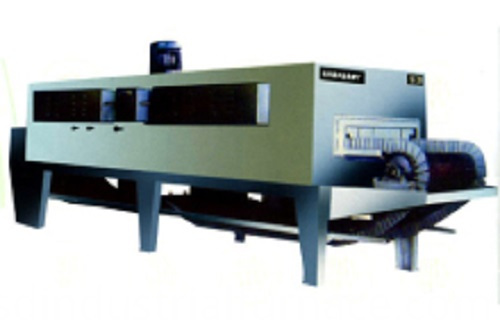

Horno de templado de circulación de aire caliente de correa de malla El horno de templado de circulación de aire caliente de correa de malla es adecuado para el templado y el tratamiento térmico de varias piezas industriales pequeñas. Composición del equipo del horno de templado de circulación de aire caliente de correa de malla: Se compone de marco, revestimiento del horno, cable de resistencia, campana de aire, ventilador de circulación fuerte, cinta transportadora, mecanismo de transmisión y control eléctrico. Cuerpo del horno: El cuerpo del horno está hecho de chapa de acero y acero perfilado. Hay una placa de cubierta en el techo del horno. Cuando se necesita reparar y limpiar el horno, solo es necesario aflojar el sujetador de conexión entre la cubierta superior y el cuerpo del horno y levantarlo de la cubierta del horno. 2. Revestimiento del horno: El revestimiento del horno está hecho de estructura de fibra y ladrillos refractarios, y la capa interna está aislada por placas de acero, que pueden mantener la cámara del horno limpia bajo una fuerte convección sin afectar la calidad del tratamiento. 3. Campana de aire: La cubierta está instalada fijamente en la parte superior del horno, y la periferia de la varilla de calentamiento eléctrico está aislada eléctricamente de la pieza de trabajo para evitar la radiación directa del cuerpo de calentamiento a la pieza de trabajo. El deflector es una estructura corrugada y está hecho de chapa de acero. Debido al papel del ventilador, el gas del horno circula de acuerdo con el canal de derivación. 4. elemento de calefacción: La instalación del elemento calefactor eléctrico es de tipo horizontal. Se inserta en el horno a través del revestimiento del horno desde un lado del horno, y el extremo interno se apoya en el otro lado de la pared del horno mediante una varilla de porcelana. El material de este elemento calefactor de varilla de calentamiento eléctrico es un alambre de aleación de alta resistencia 0Cr25Al5 filamentoso. Después de enrollarse en forma de anillo, se usa en la varilla de porcelana para formar un conjunto, que es confiable de usar y conveniente para mantener. Se puede reemplazar sin detenerse en estado caliente. 5. Fuerte ventilador de circulación: El ventilador de circulación de gas del horno es de tipo integral, que se inserta en el horno desde la parte superior de la mitad del horno. El impulsor del ventilador está ubicado en la cubierta de la guía de aire. La pala de aire es del tipo de flujo axial, que se instala en el eje del motor alargado, y el centro está aislado por un manguito de aislamiento térmico. Las cuchillas están hechas de acero inoxidable. 6. Dispositivo de puerta del horno: La cortina de sellado de la puerta del horno se compone de dos cortinas de puerta, que se utilizan para bloquear una gran cantidad de intrusión de aire exterior y una salida excesiva de aire caliente en el horno, reducir la pérdida de calor y mejorar el efecto de la circulación de aire. 7. Cinta transportadora: La cinta transportadora de horno templado puede elegir una correa de malla de alambre o una cinta transportadora de placa de cadena. 8. Mecanismo de transmisión de correa de malla: El soporte frontal de la transmisión por correa de malla se compone de una rueda pasiva sobre orugas, un tambor tensor de orugas y un bastidor de soporte. Se instala en el extremo de entrada del horno de calentamiento, y la superficie superior de este segmento de la correa se usa para cargar y apilar piezas de trabajo. 9. Soporte de cinturón de malla: El soporte de la correa de malla se instala en el horno para soportar el funcionamiento de la correa de malla de carga. Características del equipo del horno de templado de circulación de aire caliente con correa de malla: El horno de templado de circulación de aire caliente con correa de malla adopta material de aislamiento térmico de alta calidad y mampostería de estructura refractaria, que tiene un buen rendimiento de aislamiento térmico y bajo consumo de energía. El control de temperatura adopta instrumentos digitales importados de Japón, control PID y precisión de control de alta temperatura. El elemento de conmutación adopta SSR (relé de estado sólido, que es un producto mejorado de tiristor, sin sonido, sin chispa durante el trabajo, larga vida útil, etc.
